DCC signifie « Digital Command Control », qui peut se traduire simplement en français par « Commande numérique »
Quelques notions pour comprendre le protocole DCC
La tension sur la voie varie en permanence entre +MAX et -MAX (MAX dépend de la centrale utilisée, en général MAX = 18 V).
- Un court +MAX suivi d’un court -MAX représente un 1.
- Un long +MAX suivi d’un long -MAX représente un 0.
Les trames sont une succession de 0 et de 1.
De manière plus précise les trames sont constituées de plusieurs octets, et un octet est composé de 8 bits (0 ou 1).
Chaque octet a une signification bien précise définie par la norme NMRA :

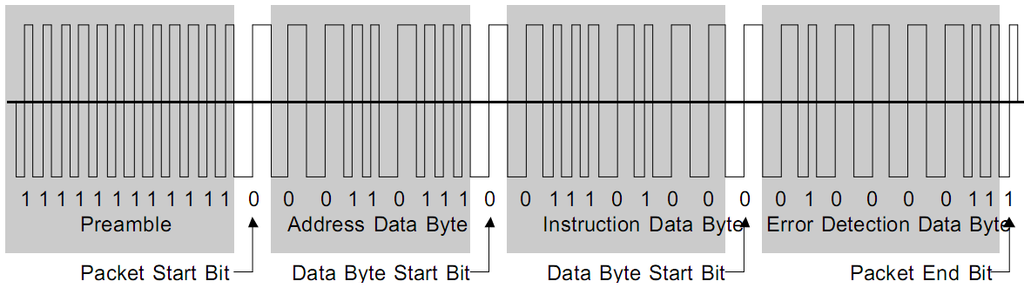

Sur l’exemple ci-dessus on peut voir :
- Le préambule : ce n’est pas un octet, c’est une suite de 1 qui permet d’identifier le début d’une nouvelle trame.
- L’octet d’adresse (Address Data Byte) : cet octet contient l’adresse de la locomotive à qui cette trame est destinée
- L’octet d’instruction (Instruction Data Byte) : cet octet contient les instructions destinées à la locomotive (vitesse et fonction)
- L’octet de contrôle (Error Detection Data Byte) : comme souvent dans la transmission d’informations, on ajoute à la fin des données un contrôle d’erreur. Cet octet permet de savoir si la trame reçue est valide ou non. (Précision technique : il s’agit d’un OU exclusif sur les octets de données).
Le nombre d’octets dans une trame n’est pas figé et peut comporter plus de 2 octets d’informations. Par exemple pour gérer les adresses étendues, les trames comportent deux octets d’adresse.
